Preisliste für Simulator - Komponenten und Fahrpulte





Die Nockenscheiben sind 3D Drucke mit allen erforderlichen Bohrungen

für Welle, Arretierungsschraube, und Kabeldurchführungen.

Bei Z-Stellr, FBrV und E Bremse sind die Elemente zur Rastung mitgefertigt und

in die Scheibe integriert.

Als Rastnase  fungiert ein 3D- Druckteil.

In der Ausführung „fertig“ sind die Scheiben geschliffen und schwarz lackiert.

Die Hebelrohre sind aus Alu unbehandelt und haben den der Hebelart entsprechenden Durchmesser

(12,15,12,10mm- AFB, Z, FBrV, E) .

Die Griffe entsprechen der Verwendungsart sind 3- D Drucke, geschliffen und schwarz lackiert.

Alle Steller bestehen aus einem stabilen Rahmen aus Alu- Winkeln, die mit M5 Schrauben verbunden sind.

Das Poti mit einer Achse von 6mm Durchmesser ist in einem extra angenieteten Alu - Winkel befestigt. Der Stellweg des Potis beträgt 90°.

Die Lagerung der Welle erfolgt in eingepressten Kugellagern mit Falz damit alle vertikalen Kräfte vom empfindlichen Poti ferngehalten werden und die Leichtgängigkeit gewährleistet ist.

Der Z- Steller und der Kombihebel haben eine Sifa Taste im Griff wie beim Original, aber KEINE Aufschaltsperre; zur Erreichung der Nullstellung ist ein spürbarer Wiederstand zu überwinden.

Die AFB ist extra schwergängig, NICHT rastend, zur dauerhaften Einstellung einer V- max.

Das FBrV hat in der Füllstellung einen Taster der den Hebel in die Volllösen Stellung zurück drückt. In der Gegenrichtung muß zur Erreichung der Vollbremsstellung ein spürbarer Widerstand überwunden werden.

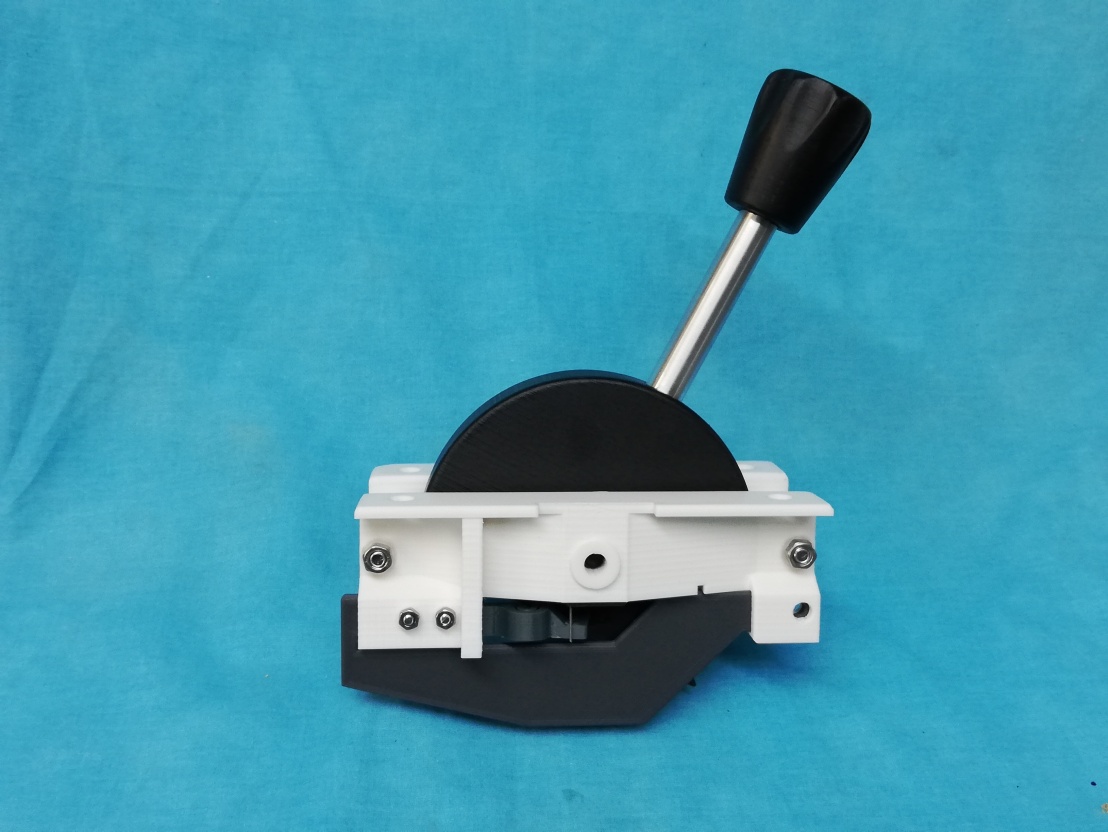

Die E - Bremse hat 9 + eine(VLÖ) -Raststellungen und es muß wie beim  FBrV ein spürbarer Widerstand überwunden werden um in die Vollbremsstellung zu gelangen.

Beide Bremshebel sind NICHT gekoppelt.( Die Kopllung ist die Handfläche).

Die Steller haben einen definierten Stellweg von 90°.

Die Einbaumaße sind für alle vier Steller 135mm x 75mm x 100mm (LXBXH).

Preise in der Ausführung „FERTIG“:

Komb Fahr-, Bremshebel mit Mittelrastung (ähnlich Vectron) und Sifa Taste ohne Griff €136,00 / Stk

AFB Neu mit verbesserter Drehhemmung ohne Griff €105,00 / Stk

Z- Steller mit Sifa Taste ohne Griff  €118,00 / Stk

E- Bremse  mit Rastung und VBr- Hürde ohne Griff €118,00 / Stk

FBrV mit Füllstoßtaste und VBr- Hürde ohne Griff €121,00/ Stk

Alle vier Ausführungen sind fertig aufgebaut; OHNE DECKPLATTE, OHNE GRIFF; einen Teilesatz haben wir nicht im Angebot.

Griffe für die oben genannten Steller unbehandelt (roh, nicht lackiert) €31,00 / Stk; geschliffen, lackiert €36,00/ Stk

Nockenscheibe dm 100mm mit allen notwendigen Bohrungen und Ausnehmungen sowie einem beidseitigen Anschlag zur Drehbegrenzung roh €52,00; geschliffen und lackiert €59,00.














































































































































gallery/img_20190812_123731
gallery/img_20190812_135235
gallery/img_20190812_135152
gallery/img_20200325_075154
gallery/img_20191012_214659
gallery/img_20191101_185511

Kompletteinheiten lackiert, mit Griffen montiert auf schwarz lackierter CFK Platte 2mm; 150mmx210mm:

(Deckmaß der Platte)

Modell Taurus / 101:  Einheit AFB + Z-Steller mit Sifa Taste im Griff € 315,00

Modell Vectron:  Einheit AFB + Kombi Fahr- Bremshebel mit Mittelrastung und Sifataste im Griff €333,00.

Maße 210mm x 150mm( Deckmaß der Platte) x 100mm Einbautiefe

Mit Interface voll kompatibel mit Win DigiPet und Loksim3D 2.9.6

Komplette Einheit FbrV + E- Bremse lackiert mit Griffen auf schwarz lackierter CFK Platte 2mm montiert .

Maße 150mm x 170mm( Deckmaß der Platte) x 100mm Einbautiefe €331,00.

Einheit  NUR FBrV mit lackiertem Griff auf schwarz lackierter CFK Platte 2mm montiert.

Maße 150mm x 99mm( Deckmaß der Platte) x 100mm Einbautiefe €182,00.

Mit Interface voll kompatibel mit Win DigiPet und Loksim3D 2.9.6

Kombi Fahr-, Bremshebel mit rastender Mittelstellung und eingebauter Sifa Taste im lackierten Griff.

Montiert auf schwarz lackierter CFK Platte 150x99mm x2mm,€197,00



Z- Steller ohne Mittelrastung mit eingebauter Sifa Taste im lackierten Griff

Montiert auf schwarz lackierter CFK Platte 150x99x 2mm ,€179,00

Aufpreis für  Interface ST57U €122,00

Mit Interface voll kompatibel mit Win DigiPet und Loksim3D 2.9.6



Taster Griffe Roh / geschliffen & lackiert €12,00 / €15,50

Türwahlschalter ( 4 Stellungen rundum) € 61,00

 Richtungsschalter (Typ 1016), Griff NICHT  abnehmbar €79,00



Ein komplettes Fahrpult  auf fahrbarem Gestell zur Unterbringung von PC, LAs, und sonstigem...

Fahrpult:

4 Hebelsteller mit Griffen ; jeweils AFB und Z- Steller, sowie FBrV und E- Bemse auf einer Platte fix montiert;

12 Taster mit Griffen, ein versenkter Taster (PZB Befehl)

Richtungsschalter( Typ 1016),

Türwahlschalter ( 4 Positionen ),

2 extra Taster  für die Türschließeinrichtung eines bestimmten Simulatorprogrammes

Hebel für die direkte Bremse mit zwei Arbeitsstellungen tastend; Mittelstellung ,



Bildschirmkonsole: zwei 8Zoll Farbmonitore ( mit VGA zu USB Konvertierung) zur Darstellung der verschiedenen Anzeigen.

KEIN Touchscreen, Mausbedienung.

Anschluß an den PC mit USB.

2 Regale   links und rechts  in Trapezform mit Rollen, zur Unterbringung von von PC, Streckenlisten, LA usw..

Sifa Pedal in der Mitte mit Makrofontaster rechts Sifa Pedal ist wenn nötig extra ein und ausschaltbar ( auf dem Führerstandtisch) damit es im nicht betätigtem Zustand keine unnötigen Eingaben verursacht,je nach verwendeter Simulatorsoftware.



Das komplette Fahrpult  (außer der Monitore) wird über EINE USB Schnittstelle mit einem PC verbunden, die Stromversorgung erfolgt über die USB Schnittstelle.

Eine externe Spannungsversorgung ist nur für die Monitore notwendig, der Prozessor für die Bedienhebel und Taster wird von der USB Schnittstelle gespeist.

Fahrpult OHNE Bildschirmkonsole sonst wie oben beschrieben , zur Selbstabholung €1610,00

LIeferung per Post OHNE fahrbarem Untergestell , OHNE Versandkosten EU weit €1590,00

Trainsimulator und Loksim3D 2.9.6  kompatibel

Fahrpult wie oben beschrieben montiert , fertig zur Selbstabholung €2400,00

Fahrpult wie oben abgebildet , ohne den Großbildschirm und PC, NUR MIT USB3 - PC! komplett zur Selbstabholung  €2655,00





Nicht enthalten sind Bildschirm, PC, Simulatorsoftware.

Je zusätzlichem Monitor €255,00 - Da ist jedoch eine USB3 Schnittstelle zwingend notwendig








Alle Preise sind OHNE VERSANDKOSTEN (EU weit bis 2kg €15,00)

Lt §6 USTG  keine Ausweisung von Ust.

*** TrainSim World ist ein Produkt von Dovetail

**TrainSimulator ist ein Produkt von Airosoft

*Traincontroller ist ein Produkt von Freiwald Software





Alle im Folgenden gezeigten Einheiten

mit Joystickinterface ST57U sind voll

Win-Digipet und Loksim3D 2.9.6 kompatibel und mit

 TS2017 Raildriver and Joystick Interface V3.2.0 voll TS2020 tauglich.







gallery/inkrementalgeber

Joystick-Interface ST57U: 55 frei konfigurierbare Ein und/oder Ausgänge.

Es können angeschlossen werden:  bis zu  7 Potentiometer;

                                         bis zu 5 Inkrementalgeber (davon 2 Ultrafast);

 alle Eingänge können als digitale Inputs konfiguriert und auf einen ascii Code gemappt werden,

und vieles mehr. Keine extra Versorgungsspannung erforderlich, der Baustein wird über die USB Schnittstelle gespeist.

Im Lieferumfang (per E- Mail) enthalten sind eine ausführlche  Beschreibung, das Konfig- File für die jeweilige Anwendung, die Konfigurationskonsole für eigene Einstellungen und Erweiterungen, sowie ein Programmiertool zur Erstellung von Macros.

Wenn Sie mehrere Hebel in Ihr Pult einbauen wollen ist NUR EIN Interface nötig !

Fertig programmiert und eingebaut €122,00

Alle Hebeleinheiten in der Ausführung "FERTIG" sind  mit den Programmen Win DigiPet und Loksim3D 2.9.6

voll kompatibel in Verbindung mit dem optionalen Joystickinterface ST57U (€ 122,00)

gallery/img_20191010_164418

Fertiges Fahrpult ab €1590,00,

weitere Ausführungsvarianten und Preise siehe unten

Fertig aufgebaute Einheiten zum Selbsteinbauen

Alle Simulatorteile sind in Verbindung

mit dem Programm

TS2017 Raildriver and Joystick Interface V3.2.0



und dem Interfacebaustein ST57U

voll TS2020 tauglich

gallery/img_20200325_074806
gallery/img_20200325_074945

Fertig aufgebaute Tasterpaneele : 3 Taster 2xUM mit Griffen nach Wahl €65,00

gallery/img_20200325_075249
gallery/img_20200325_075650

Taster SnapIn 2xUM €11,00

Bohrung in den Tastergriffen
